近日，伟德国际BETVlCTORAPP官网高熵合金团队完成的论文“Carbon-driven coherent nanoprecipitates enable ultrahigh yield strength in a high-entropy alloy”，在工程技术领域Top期刊《Materials Today Nano》(中科院分区大类1区，IF=13.364)上发表。博士研究生周学阳为文章第一作者。

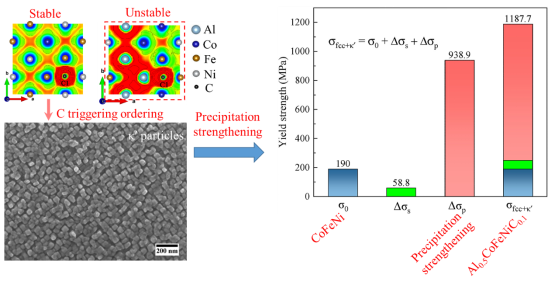

高密度共格纳米相增强FCC基金属材料的简单、低碳制造一直以来是工程界的难点，以往都是采用复杂、高能耗的热机械工艺，且难以获得大体积分数纳米相。对此，高熵合金团队利用掺杂C与Al及过渡元素之间键合作用的巨大差异，而诱导形成反向畴界能高的有序纳米κ′相。基于此，团队采用直接凝固制备纳米κ′相增强高熵合金。该合金纳米κ′相体积分数高达55%，屈服强度达到1.1GPa，其中由纳米κ′相的贡献值接近GPa级，达到0.94GPa。这一成果不仅为纳米共格增强FCC基金属材料提供了一种新型增强相，而且为该类材料的制备提供了新策略，有望实现低碳制造。论文链接：https://doi.org/10.1016/j.mtnano.2023.100331
文：金耀华 图：周学阳 审核：杨忠
